Обогрев кровли и водостоков антиобледенительные системы

Описание обогрева кровли и водостоков антиобледенительных систем

Антиобледенительные системы кровель и водостоков представляют собой достаточно простую, легкую в установке и универсальную конструкцию, с полным комплектом принадлежностей для предотвращения образования сосулек и наледи на кровлях и в водосточных системах.

Применение антиобледенительных систем позволяет:

  • Увеличить срок службы кровли, фасадов и всего здания;
  • избежать протечек кровли в весенний период;
  • обезопасить людей и имущество от повреждений, которые может нанести падающий с кровли лёд;
  • снизить расходы на эксплуатацию и ремонт здания.

Надежность антиобледенительных систем основана на более чем 15-летнем опыте работы наших специалистов в области разработок подобного типа. Антиобледенительные системы кровли и водостоков могут применяться на любых типах кровли (наклонных и плоских), выполненных из любых современных кровельных материалов (металлочерепица, фальцевая кровля, битумная черепица, рулонные материалы, натуральная и цементно-песчаная черепица, медная кровля, сланцевая и т.д.), со всеми видами водосточных систем (пластиковые, металлические), на кровлях без водостоков.


Антиобледенительная система обогрева кровли и водостоков
Антиобледенительная система обогрева кровли и водостоков


Образование наледи.

Принцип работы антиобледенительной системы.

Рассмотрим механизм появления наледи и сосулек на наклонной кровле. Снег, находящийся на кровле, не причиняет никакого вреда кровельному покрытию и водосточной системе. Однако под воздействием атмосферного тепла или тепловыделения из-под кровельного пространства, снег тает и превращается в воду, которая, стекая к краю кровли, замерзает, превращаясь в лёд. При повторении этого процесса количество льда возрастает. Лёд начинает нарастать на краю кровли, забивает желоба, воронки и водосточные трубы.

Таким образом, для предотвращения появления наледи и сосулек, необходимо позволить талой воде беспрепятственно стекать по кровле и водосточной системе. Применение нагревательных кабелей позволяет поддерживать незамерзающие проходы для непрерывного стока талой воды. Автоматика управления (терморегулятор) обеспечивает работу антиобледенительной системы только в тех условиях, когда это необходимо, включая и отключая нагревательный кабель.

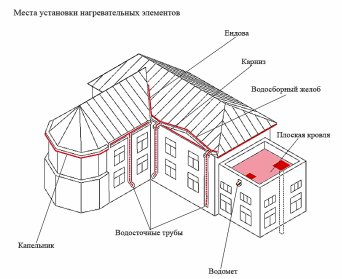

Места установки нагревательного кабеля на кровле:

  • Водосточные желоба;
  • Водосточные трубы и воронки;
  • Ендовы;
  • Примыкание кровли к стене;
  • Карниз;
  • Капельник;
  • Водомет;
  • Воронки на плоской кровле.

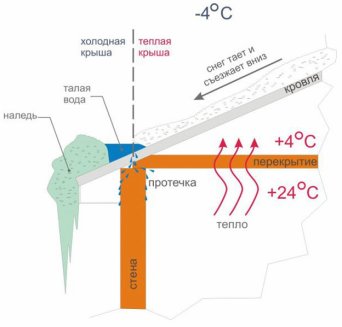

Схема образования наледи и сосулек на кровле
Схема образования наледи и сосулек на кровле
! Антиобледенительная система кровли предназначена для поддержания проходов, необходимых для непрерывного стока талой воды, в незамерзающем состоянии.


Состав антиобледенительной системы кровли

Нагревательный кабель
Нагревательный кабель
Саморегулирующийся и резистивный
Система управления
Система управления
Терморегуляторы и датчики
Электроустановочные изделия
Электроустановочные изделия
Шкаф управления и система распределения (коробки, кабель)
Комплектующие
Комплектующие
Комплекты соединения (муфты) и крепёж (клипсы, ленты и т.д.)


Состав антиобледенительной системы кровли

1. Нагревательные кабели для антиобледенительных систем.

Нагревательный кабель является основным компонентом антиобледенительной системы. Именно кабель, нагреваясь, образует проходы для стока талой воды, предотвращая, таким образом, образование льда и сосулек на кромках кровли, в водосточных желобах, воронках и вертикальных сливах, предупреждая такие неисправности, как закупорку и деформацию водосточных труб и желобов.

Различают два основных типа нагревательных кабелей:

  • Резистивные кабели - нагревательным элементом в этом виде кабелей служит токопроводящая жила. Выходная мощность постоянна, и зависит от подаваемого напряжения (В), погонного сопротивления жилы (Ом/м), и длины кабеля;
  • саморегулирующиеся кабели - нагревательный элемент в этом типе кабеля - полимерная матрица. Выходная мощность зависит от температуры окружающей среды.

К греющим кабелям для эксплуатации на кровле предъявляются повышенные требования:

  • Погонная мощность: не менее 25 Вт/м и не более 60 Вт/м при 0°С;
  • стойкость оболочек к УФ-излучению;
  • надежная работа во влажных условиях;
  • наличие экранирующей оплетки;
  • сертификация соответствия ТР ТС 004/2011 "О безопасности низковольтного оборудования";
  • сертификат соответствия ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах"* (если здание находится во взрывоопасной зоне, например АЗС).

Выбор того или иного типа нагревательного кабеля обусловлен особенностями каждой конкретной кровли, условиями эксплуатации, требованиями заказчика к стоимости и эксплуатационным параметрам антиобледенительной системы. Часто наша компания применяет комбинированные антиобледенительные системы сочетая нагревательный кабель двух типов в одной системе. Такие решения позволяют оптимизировать систему под конкретные задачи.

! Подробнее ознакомиться с видами нагревательного кабеля и ценами можно здесь.


Нагревательный резистивный кабель для обогрева кровли и водостоков антиобледенительных систем
Двухжильный нагревательный кабель Deviflex DTCE-30
Двухжильный нагревательный кабель Deviflex DTCE-30
Цена: от 7500,00 руб.
Резистивный нагревательный кабель для обогрева кровли и водостоков антиобледенительных систем от 10 до 140м.
Секция нагревательная кабельная 30МНТ2
Секция нагревательная кабельная 30МНТ2
Цена: от 2270,00 руб.
Секции нагревательные кабельные для обогрева кровли и водостоков антиобледенительных систем от 7,5 до 130м.
Нагревательная секция Raychem GM2-CW
Нагревательная секция Raychem GM2-CW
Цена: от 6500,00 руб.
Секция нагревательная резистивная для обогрева кровли и водостоков антиобледенительных систем от 10 до 180м.
Нагревательная секция Probatum Cable CW-30
Нагревательная секция Probatum Cable CW-30
Цена: от 2350,00 руб.
Нагревательная резистивная секция для обогрева кровли и водостоков антиобледенительных систем от 8 до 134м.

Нагревательный саморегулирующийся кабель для обогрева кровли и водостоков антиобледенительных систем
Саморегулирующийся кабель TSD
Саморегулирующийся кабель TSD
Цена: от 295,00 руб.
Саморегулирующийся нагревательный кабель для обогрева кровли и водостоков антиобледенительных систем

Страна производства: Россия

Саморегулирующийся кабель Thermon RGS-2
Саморегулирующийся кабель Thermon RGS-2
Цена: от 950,00 руб.
Саморегулирующийся нагревательный кабель для обогрева кровли и водостоков антиобледенительных систем

Страна производства: США

Саморегулирующийся кабель Raychem GM-2Х
Саморегулирующийся кабель Raychem GM-2Х
Цена: от 1190,00 руб.
Саморегулирующийся нагревательный кабель для обогрева кровли и водостоков антиобледенительных систем

Страна производства: США

Саморегулирующийся кабель Fujikura PGL
Саморегулирующийся кабель Fujikura PGL
Цена: от 950 руб.
Саморегулирующийся нагревательный кабель для обогрева кровли и водостоков антиобледенительных систем

Страна производства: Япония

2. Управление антиобледенительными системами.

Принцип управления антиобледенительной системой заключается в своевременном включении и отключении нагревательного кабеля. Возможно применение трёх основных способов управления:

  • управление по температуре и влажности;

управление по температуре;

  • ручное управление.

2.1 Управление по температуре и влажности.

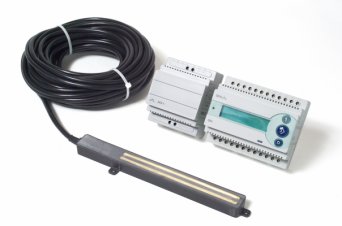

Данный тип управления предполагает включение и отключение системы в определенном диапазоне значений температур и влажности, при которых происходит образование наледи. Рекомендуется применение микропроцессорного терморегулятора (мини-метеостанции) с датчиками внешней температуры и влажности. Датчик влажности устанавливается в низших точках желобов и в водосточных воронках. Датчик температуры устанавливается в самой затемнённой, защищённой от ветра точке кровли. С точки зрения потребления электроэнергии этот способ является наиболее точным и эффективным, позволяющим сэкономить до 80% электроэнергии по сравнению с другими способами управления.

Терморегулятор Devireg 850
Терморегулятор Devireg 850

2.2 Управление по температуре воздуха.

В данном случае система учитывает только изменение температуры окружающей среды. Включение/отключение происходит при достижении заданных на терморегуляторе значений температуры. Возможно применение различных терморегуляторов, наиболее популярны среди них - OJ ETR/F 1447A. Применение этих терморегуляторов позволяет установить два температурных значения - включения и отключения. В этом случае антиобледенительная система работает в диапазоне критической температуры, при котором наиболее вероятно образование наледи и сосулек. Рекомендуемый диапазон температур: от +3 до -8°C. Но возможно изменение диапазона, в зависимости от конкретных условий эксплуатации системы.

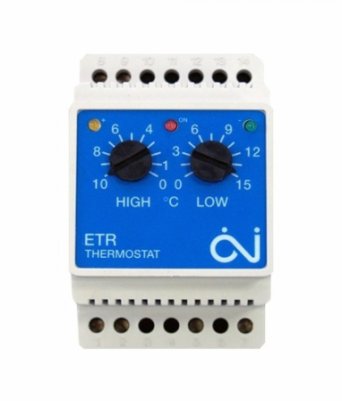

Терморегулятор OJ ETR/F 1447A
Терморегулятор OJ ETR/F 1447A

2.3 Ручное управление.

Эффективность работы антиобледенительной системы и расход электроэнергии при таком способе управления целиком и полностью будут зависеть от действий человека, отслеживающего изменение ситуации в местах возможного образования наледи и сосулек.

Выбор способа управления.

Каждый из перечисленных способов управления антиобледенительной системой выбирается исходя из компромисса между:

  • Стоимостью системы управления;
  • эффективностью удаления льда;
  • количеством потребления электроэнергии.

! Наши специалисты помогут грамотно подобрать систему управления обогревом кровли и водостоков исходя из конструкции вашей кровли.

! Технические характеристики и цены терморегуляторов здесь.

3. Электроустановочные изделия.

Электроустановочные изделия, применяемые в антиобледенительной системе, обеспечивают электробезопасность, служат для коммутации электрической цепи. К таким элементам относятся шкаф управления электрообогревом, распределительные коробки, силовой электрический кабель и комплектующие к ним.

3.1 Шкаф управления обогревом.

В состав шкафа управления входит:

  • Автоматические выключатели;
  • Блок утечки тока (УЗО);
  • Контактор (магнитный пускатель);
  • Светосигнальная арматура (индикаторы);
  • Терморегулятор.

! Заказать сборку электрического шкафа управления обогревом можно здесь.

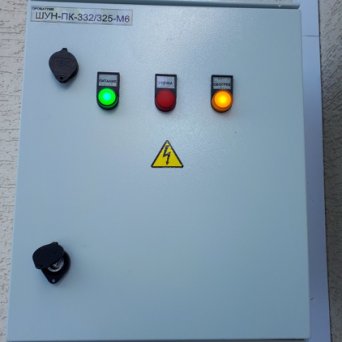

Шкаф управления антиобледенительной системой
Шкаф управления антиобледенительной системой

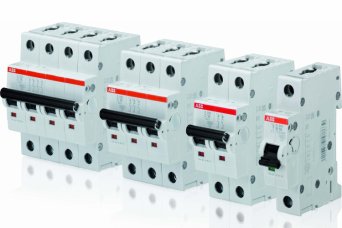

3.1.1 Автоматические выключатели используются для включения/отключения антиобледенительной системы, защиты электрических цепей от перегрузки и короткого замыкания. Выбор производится исходя из электрических параметров системы (мощность, количество цепей и т.д.)

Автоматические выключатели ABB
Автоматические выключатели ABB

3.1.2 Блок утечки тока (УЗО) обеспечивает электробезопасность работы антиобледенительной системы. УЗО автоматически размыкает цепь в случае утечки тока, защищая людей и животных от поражения электрическим током. Выбор производится исходя из электрических параметров системы (мощность, количество цепей и т.д.). Значение тока отсечки не более 30 мА.

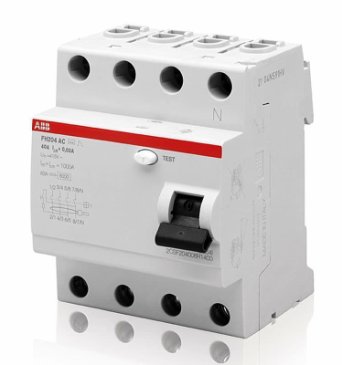

УЗО ABB
УЗО ABB

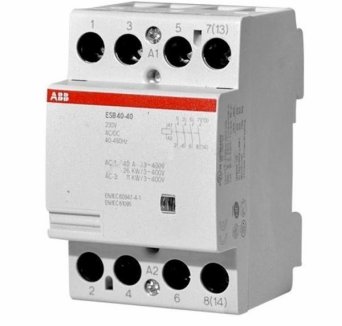

3.1.3 Контактор (магнитный пускатель) применяется исходя из того, что переключающие контакты терморегуляторов имеют невысокие нагрузочные характеристики, обычно это 16 А. Выбор производится исходя из электрических параметров системы (мощность, количество цепей и т.д.).

Контактор ABB
Контактор ABB

3.1.4 Светосигнальная арматура служит для индикации работы антиобледенительной системы: питание (зеленый), авария (красный), обогрев (желтый).

Светосигнальная арматура
Светосигнальная арматура

3.2 Распределительные (распаячные) коробки и комплектующие.

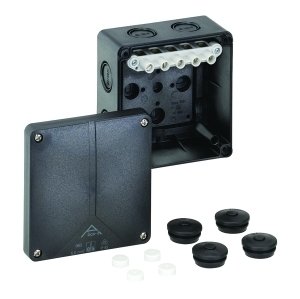

3.2.1 Распределительные коробки служат для защиты соединений силовых электрических кабелей и нагревательных секций. Степень защиты распределительных коробок для наружного монтажа не ниже IP65.

3.2.2 Комплектующие к распределительным коробкам.

  • Клеммы
  • сальники

! Технические характеристики и цены распределительных коробок здесь.

Распределительная коробка Abox
Распределительная коробка Abox

4. Комплекты соединения (муфты)

Комплекты для соединения (муфты) служат для надёжного соединения нагревательных и подсоединительных кабелей, а также заделки их концов.

! Технические характеристики и цены соединительных комплектов и концевых заделок здесь.

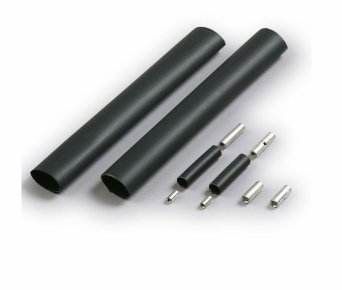

Комплект муфтирования
Комплект муфтирования

5. Крепёж для антиобледенительных систем

Данные компоненты предназначены для надёжного и долговечного крепления основных элементов системы (нагревательного кабеля, датчиков) на кровле.

Виды крепежных элементов для кровли:

  • Клипсы и зажимы;
  • Монтажные оцинк.ленты;
  • Монтажные медные ленты;
  • ПВХ крепёж Devi;
  • Трос в ПВХ оболочке;
  • Скоба GM-RAKE

! Подробно о существующих аксессуарах и видах крепежа здесь.

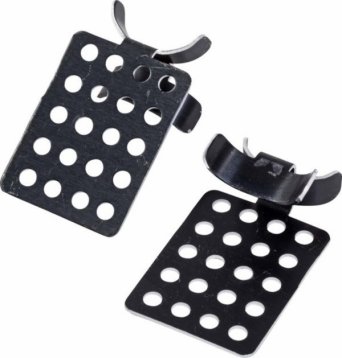

Крепеж Raychem ICESTOP-GMK-RC
Крепеж Raychem ICESTOP-GMK-RC

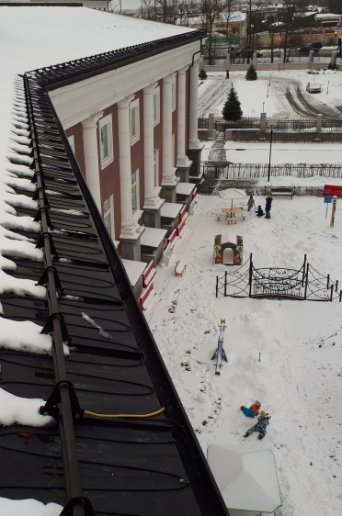

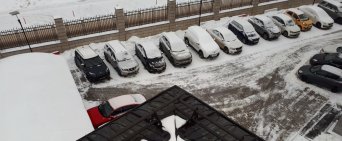

Фотографии обогрева кровли и водостоков антиобледенительные системы
